Articolo Trattori BAUTZ B14 AS

Trattore BAUTZ B14 AS (1949-1951)

La BAUTZ , con sede e stabilimento in Germania , a SALGAU , fondata da JOSEF BAUTZ , era principalmente una fabbrica che costruiva macchine agricole , come si vede dal sottostante programma di costruzione:

Tuttavia la BAUTZ costruì anche trattori , acquistando da vari produttori i motori da assemblare
(ZANKER-MWM-GULDNER-NUFFIELD) e costruendo in proprio gli altri componenti del trattore.
Il cambio di velocità era auto costruito , ma spesso si montava un cambio ZF.
L’articolo si occupa del PRIMO TRATTORE costruito da BAUTZ nel periodo dal 1949 al 1951.

CARATTERISTICHE TECNICHE del BATZ B14 AS :

- MOTORE :
ZANKER , tipo M1 , a 2 tempi , MONOCILINDRICO VERTICALE.
RAFFREDDAMENTO ad acqua , a termosifone (senza pompa).
Cilindrata 1020 cm3 – Potenza pari a 14 CV a 1400 giri al minuto.
La ZANKER , con sede a Tubingen , costruiva motori ed anche trattori.

- CAMBIO :
Tipo ZF , 4 marce in avanti ed 1 retromarcia.

- PESO del trattore : 1150 Kg.

- VELOCITA’ massima : 16,6 Km/h.

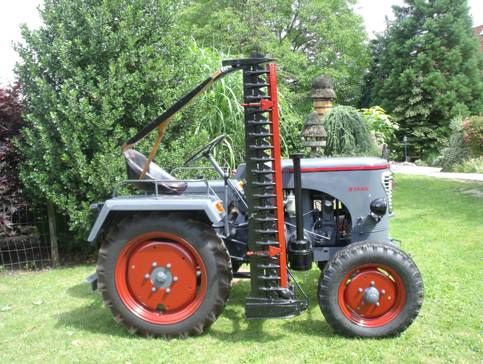

- DOTAZIONI : Sollevamento idraulico – Presa di forza – Barra falciante ventrale.

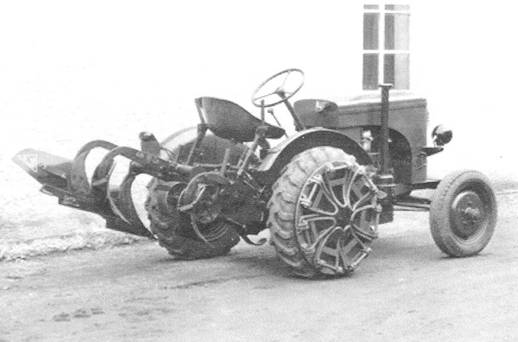

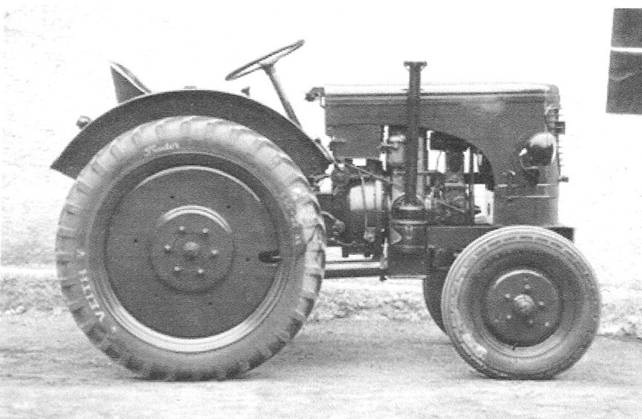

Nelle due foto precedenti in bianco e nero risultano ben visibili :

SOLLEVAMENTO IDRAULICO del tipo a 2 punti.

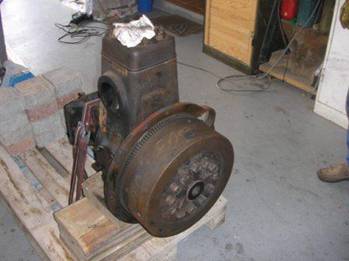

MOTORE ZANKER monocilindrico verticale.

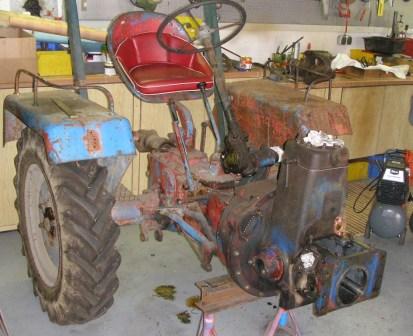

Le foto successive ed a colori si riferiscono ad un B14 AS smontato ed in fase di
SUCCESSIVA RISTRUTTURAZIONE

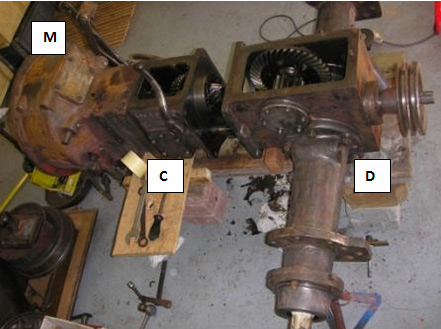

M – Carter che ospita il volano ed il motore. C – Cambio. D – Differenziale e campane dei semiassi.

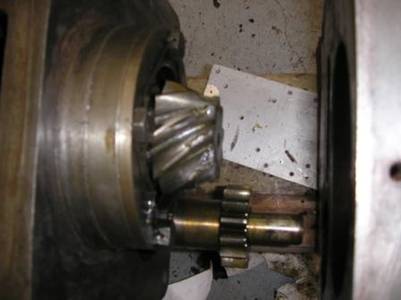

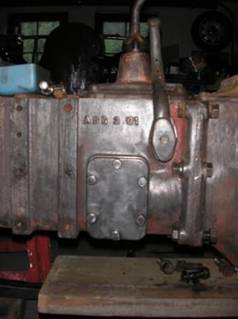

Uscita del cambio verso il differenziale.

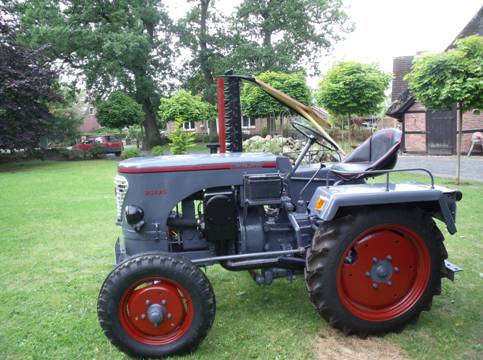

TUTTO ASSEMBLATO
